Högtemperaturmätning
Sugpyrometrar för noggrann mätning av gastemperatur i ugnar, pannor och roterugnar.
Sugpyrometer
Sugpyrometrar används när noggranna gastemperaturmätningar krävs i högtemperaturmiljöer där standardtermoelement skulle ge opålitliga mätvärden på grund av strålningseffekter. Typiska tillämpningar inkluderar temperaturprofilering i ugnar, pannor, roterugnar och andra förbränningskammare där gastemperaturerna kan överstiga 1000 °C. Genom att skydda termoelementet och suga den heta gasen över sensorn med hög hastighet minimerar sugpyrometern strålningsfel och ger en verklig gastemperaturmätning.
Hur det fungerar
Vid mätning med sugpyrometer är principen att minska temperaturgivarens värmeöverföring via strålning genom att öka den konvektiva värmeöverföringen från rökgasen. Pyrometern måste ha en längd som möjliggör traversering i mätplanet, exempelvis i eldstaden. Flödet av kallt vatten måste vara tillräckligt för att förhindra kokning i pyrometern. Sugeenheten måste ha tillräckligt hög kapacitet för att ge upp till 100 m/s nära temperaturgivaren.
Specifikationer
Munstycke
- Tillverkat av högtemperaturbeständig metall eller keramik för att tåla extrem värme
- Enkelt att demontera för rengöring, inspektion och utbyte

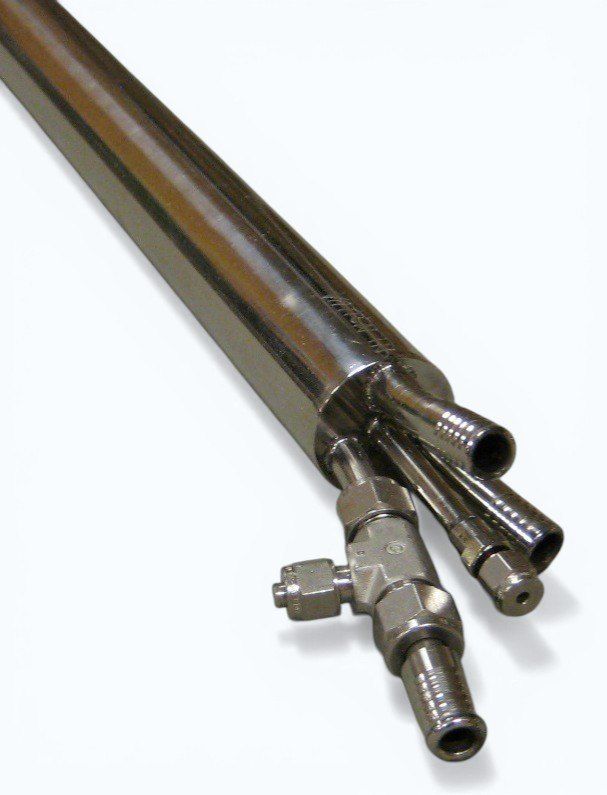

Konstruktion
- Vattenkyld kropp tillverkad av rostfritt stål
- Standardlängder: 2 – 2.5 – 3 – 3.5 – 4 – 4.5 meter
- Förlängningsbar version finns tillgänglig, t.ex. 1.5 + 1.5 + 1.5 = 4.5 m
- Diameter: 35 mm (standard) eller 43 mm (förlängningsbar typ)

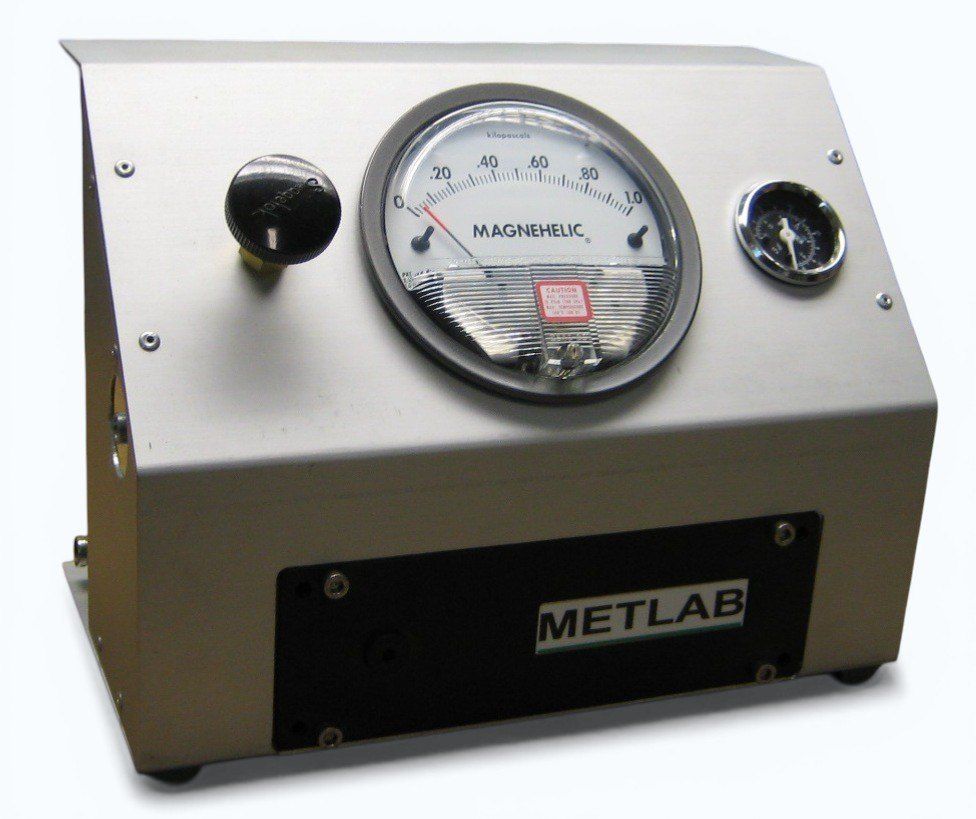

Sugenhet
- Tryckluftsdriven ejektor med integrerad venturimätfläns för indikering av provgasflöde
- Skyddande kondensatavskiljare och filterenhet placerad uppströms
Viktiga parametrar
- Gashastighet vid sensor: upp till 100 m/s
- Lämplig för gastemperaturer långt över 1000 °C
