Pitotrör – standard eller byggda för din kanal
- Standardlängder från 630 till 3 500 mm, både S- och L-pitotrör, med egna artikelnummer.
- Byggda på beställning: längd 300–4 000 mm, rostfritt stål eller Inconel, skjutbar mässingskoppling (standard 1¼ tum), slangnipplar eller Swagelok-ventiler.
- Förlängningsbara pitotrör i tre eller fyra sektioner, när kanalen är stor och utrymmet litet.
- Homogenitetssond: tillval med extra rör för gasanalys och termoelement typ K. Då mäter du hastighet, syrgashalt och temperatur i samma punkter när mätplanet kontrolleras enligt SS-EN 15259.
- Fästen med justerbar adapter för mäthål på ½, ¾, 1 och 1¼ tum.

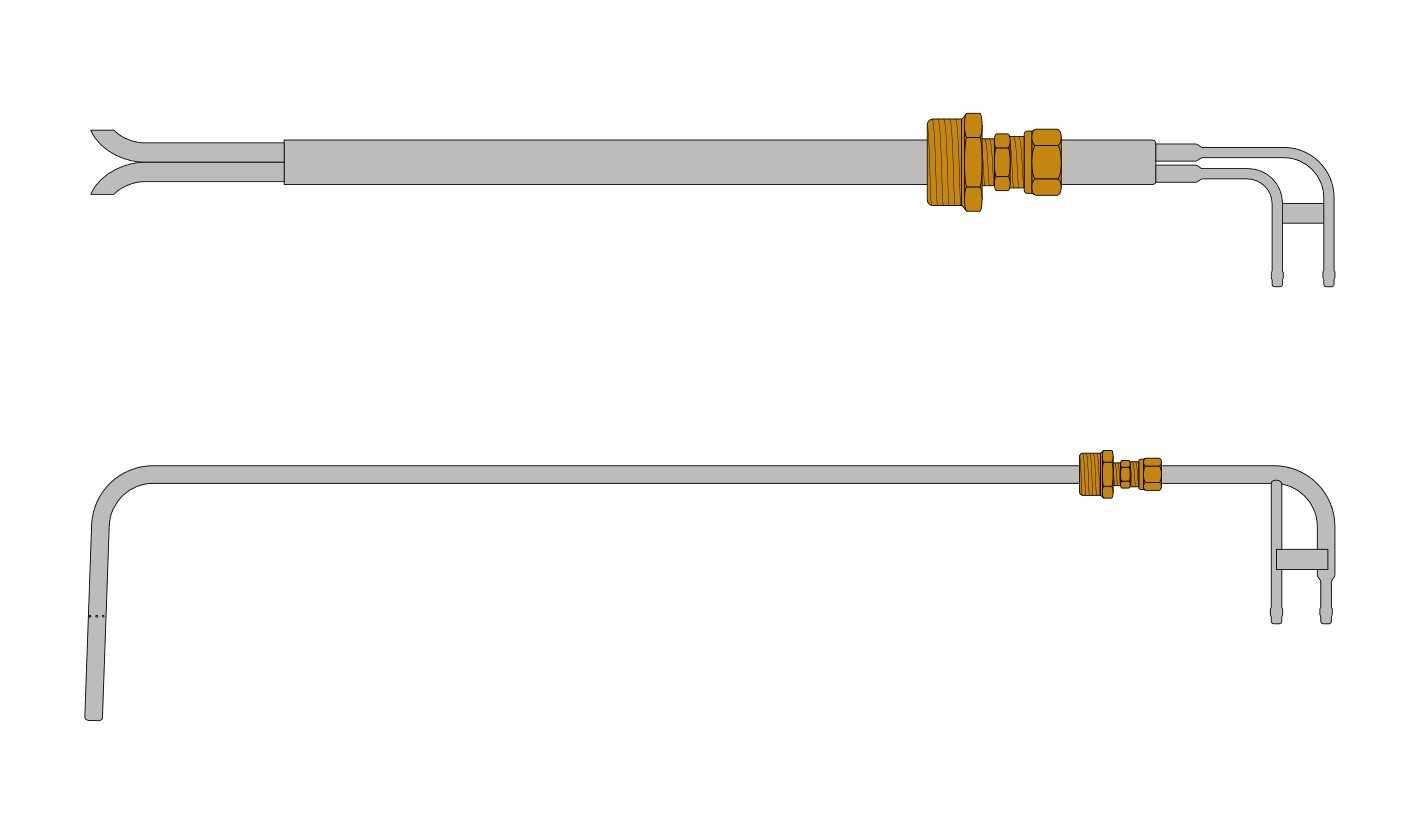

Standardsortiment
Standardlängderna finns som egna artiklar. Andra längder, material och kopplingar bygger vi på beställning.
| Typ | Längder, mm | Dimensioner |
|---|---|---|
| L-pitotrör | 630, 800, 1 000, 1 250, 1 400, 1 600, 1 800, 2 000, 2 500, 3 000, 3 500 | Kropp 8–20 mm beroende på längd, rör 8–10 mm |
| S-pitotrör | 630, 800, 1 000, 1 250, 1 400, 1 600, 1 800, 2 000, 2 500, 3 000, 3 500 | Munstycksrör 10/8 mm, kropp 22/20 mm |
FlowGuard 100 – kontinuerlig flödesmätning
- Fast eller portabel. Kompakt system för flödesmätning i skorstenar och processövervakning, för väggmontage eller med handtag för portabelt bruk, tillsammans med S- eller L-pitotrör.
- 5–35 m/s. Optimerat för gashastigheter i det intervallet, med manometrar av typen MicaFlex från Micatrone: dynamiskt tryck 0–1 000 Pa och statiskt tryck ±5 kPa.
- Spolas automatiskt. En programmerbar spolning med tryckluft (högst 8 bar) håller tryckledningarna rena, så att systemet klarar gas med partiklar eller vattendroppar.
- Utsignaler 0–10 V eller 4–20 mA för dynamiskt och statiskt tryck.
- Kompakt: 380 × 380 × 210 mm, 18 kg. Artikelnummer GF22-101.
Kalibrerat vid leverans
METLAB är ackrediterat av Swedac för kalibrering av gashastighet och gasflöde. Pitotrör kalibreras vid 5, 10, 15, 20, 25, 30 och 35 m/s och levereras med ackrediterat kalibreringscertifikat, och manometrarna i FlowGuard 100 kan kalibreras före leverans. Har du redan pitotrör, även från andra tillverkare, kan du skicka in dem för kalibrering.
Exempel: pitotrör för kemiindustrin

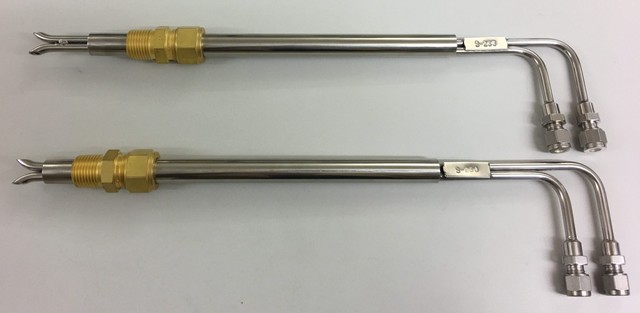

En kemiindustri behövde noggrann flödesövervakning i fler än 20 processledningar, med trånga utrymmen och korrosiv gas. Vi byggde S-pitotrör med kompakt geometri för de trånga platserna, skjutbara mässingskopplingar för säker montering, Inconel för kemisk beständighet och Swagelok-ventiler för säkert underhåll. Både pitotrör och manometrar kalibrerade vi med ackreditering.
Kalibrering och mätning
-
Tjänst · ackrediteradKalibrering av pitotrör
Skicka in dina pitotrör och få dem kalibrerade vid 5–35 m/s med certifikat.
-
Tjänst · ackrediteradFlödesmätning på plats
Vi mäter gasflöde enligt SS-EN ISO 16911-1 som en del av emissionsmätningen.
Vanliga frågor om pitotrör
Vad är skillnaden mellan S- och L-pitotrör?
L-pitotröret (Prandtlrör) har en koefficient nära 1 och är mycket noggrant, men de små öppningarna kan sättas igen i dammig eller fuktig gas. S-pitotröret har större öppningar och klarar stoft och fukt bättre, men behöver kalibreras för att få sin koefficient.
Vilken längd behöver jag?
Pitotröret ska nå över hela mätplanet från mäthålet: minst kanalens innerdiameter plus mäthålets stos, och lite till för handtag och kopplingar. Säg till om kanalens mått så räknar vi.
Kan ni kalibrera pitotrör från andra tillverkare?
Ja. Vi kalibrerar även andra tillverkares pitotrör och annan gasflödesutrustning, till exempel gasur.
Vad behövs för att installera FlowGuard 100?
Ett pitotrör i kanalen, tryckluft för spolningen (högst 8 bar), ström och plats för väggmontage. Utsignalerna kopplas till anläggningens styrsystem.
