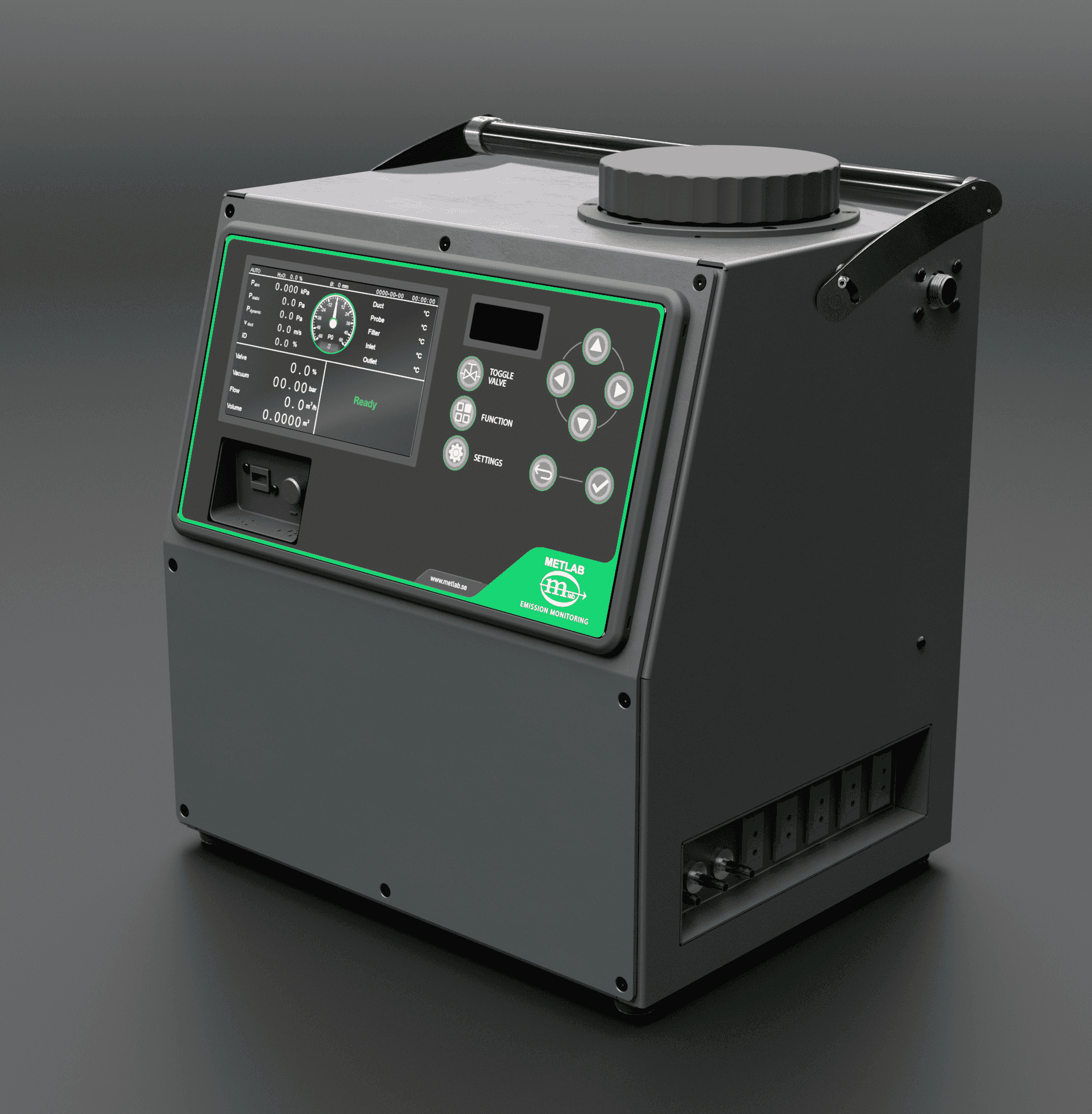

Stoftprovtagare ADS-1

Name: Stoftprovtagare ADS-1
Brand: METLAB
SKU: DU11-102

Därför ADS-1

Automatisk isokinetik. ADS-1 justerar sugflödet hela tiden så att hastigheten i spetsen följer gashastigheten i kanalen, även när flödet varierar.
Flödet mäts i provpunkten. Med sondsystemet ESS-P mäts gashastigheten kontinuerligt i samma punkt som provet tas, så som SS-EN 13284-1 kräver.
Fukthalt för varje delprov. Kondensavskiljare och torkmedel vägs före och efter provet, och ADS-1 räknar fram fukthalten gravimetriskt.
Från mätdata till rapport. Alla värden loggas och exporteras med USB till en Excel-mall som ger en färdig rapport i några få steg.
Byggd för fält. Robust låda med fällbart handtag, stor 7-tums display och tydliga knappar som går att använda med handskar.

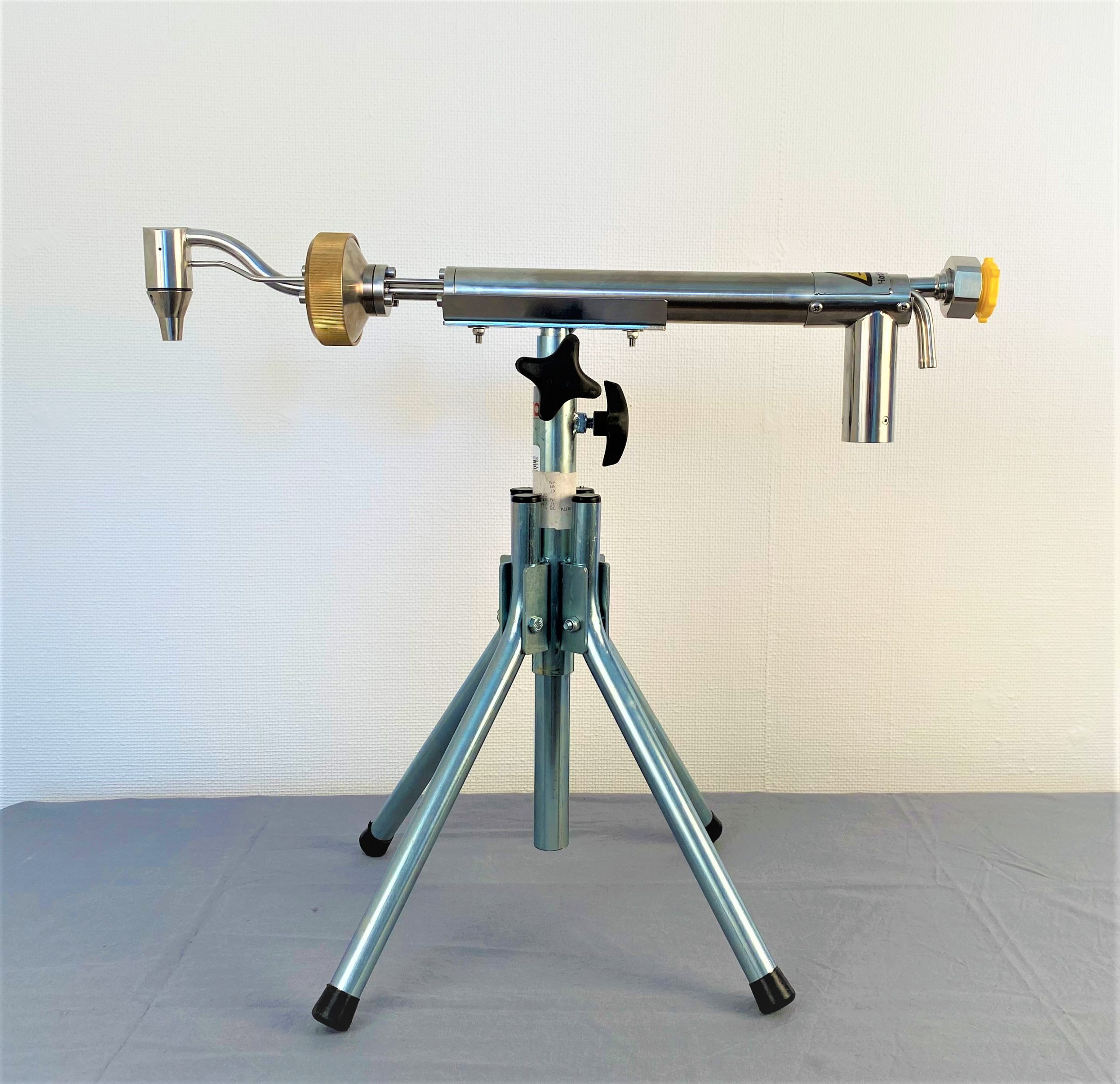

Stoftsond ESS på hopfällbart stativ — Stoftsond ESS, 600 mm, med invändig filterhållare på hopfällbart stativ. Sondlängder upp till 3 000 mm.

Tekniska data

ADS-1	Värde
Display	7-tums LCD, 800 × 480
Minne	32 GB (mer än 1 000 timmar provtagning)
Dataöverföring	USB 2.0
Gasflöde	0,5–6 m³/h, upplösning 0,1 m³/h
Gasvolym	Upplösning 0,1 l
Differenstryck	Noggrannhet ±0,125 % FS, linjäritet och hysteres < ±1 % FS
Temperatur	−200 till 1 200 °C, upplösning 0,1 °C, noggrannhet ±0,5 °C
Barometer	300–1 200 hPa
Vakuummätare	0 till −1 bar
Strömförsörjning	230 V AC, 50/60 Hz
Starttid	Cirka 30 sekunder
Drifttemperatur	−10 till 40 °C (förvaring −20 till 50 °C)
Mått (D × B × H)	32 × 39,5 × 42,5 cm
Vikt	15 kg, pumpenhet 6 m³/h 16 kg

Sonder och spetsar

Sondsystemet ESS finns i längder från 500 till 3 000 mm (andra längder på begäran) i rostfritt stål eller titan. ESS-P har ett extra pitotrör för samtidig hastighetsmätning i provpunkten. Sonden kan värmas med vår effektregulator när rökgasen är fuktig.

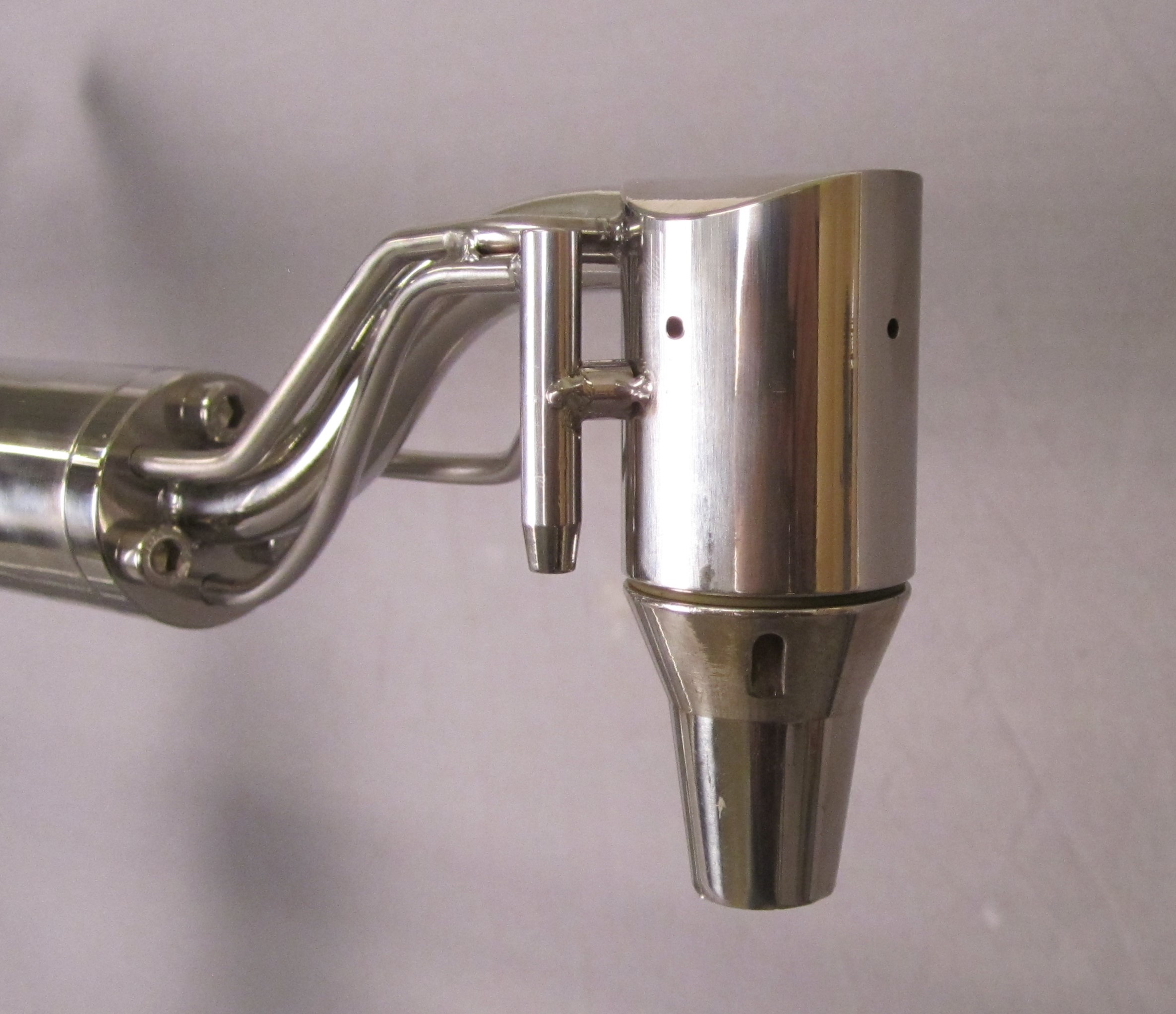

Spetsarna är nolltrycksspetsar för enkel och exakt isokinetisk reglering och levereras kalibrerade, i 4, 6, 8, 10, 12, 15 och 20 mm. Det raka sondhuvudet passar mäthål från 3 tum (DN80), det böjda mäthål från 2 tum (DN50). Filterhållaren kan sitta i kanalen eller utanför.

Filter och filterhållare

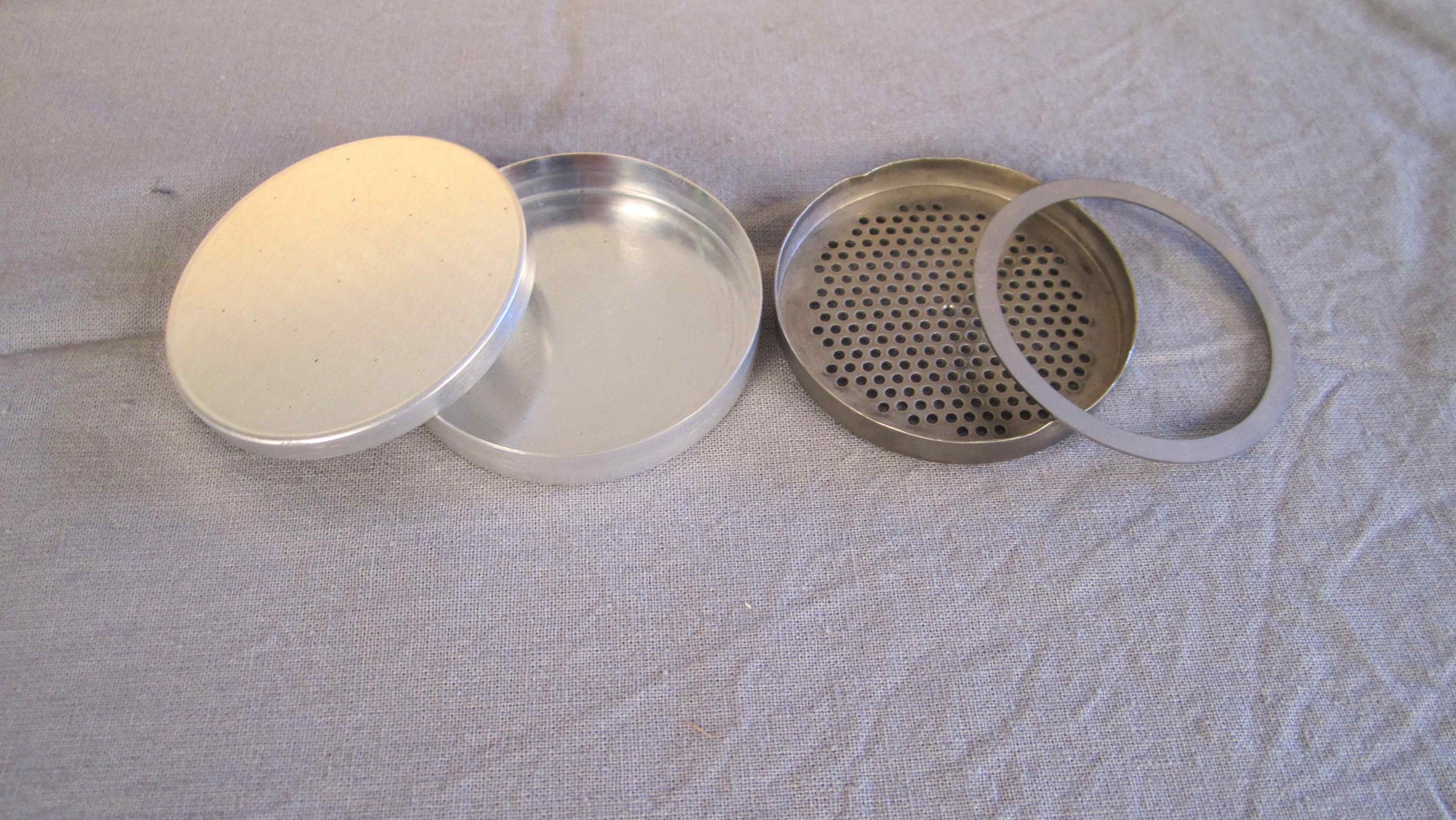

Välj filterhållare efter det gränsvärde anläggningen ska kontrolleras mot. Filtren sitter i kassetter som laddas före provtagningen och vägs in och ut i sin helhet i en transportlåda. Det minskar risken för kontaminering och för att prov går förlorat. Kassetterna är av rostfritt stål, eller av titan när filtret ska analyseras på metaller.

Filterhållare	Filter	Gränsvärde	Placering
FH-P47	Planfilter 47 mm	Under 10–50 mg/m³	I eller utanför kanalen
FH-1x90	Planfilter 90 mm	10–100 mg/m³	Utanför kanalen
FH-2x90	2 planfilter 90 mm	10–500 mg/m³	Utanför kanalen

Glasfiber eller kvarts?

Glasfiberfilter är klart billigast och fungerar mycket bra när stoftet och gasen är inerta. Kvartsfilter tål hög temperatur och syror som HF och SO₃ utan att brytas ned, och passar därför till exempel vid avfallsförbränning.

För extremt höga stofthalter, till exempel i rågas före ett filter, finns filterhållare för två 142 mm planfilter och en cyklon som monteras på sonden.

Tillbehör

Slangar och kablar tvilling- eller trippelslang för differenstryck, vakuumslang och kompensationskabel typ K i 5–25 m, eller allt samlat i en flexibel ”navelsträng”.
Uppvärmning: effektregulatorn P-REG 200 för sonden, isolerande huv och varmluftspistol för filterhållaren.
Pumpenhet 6 m³/h i transportlåda.
Fuktbestämning: torkmedel med indikator, nätpåsar och fältvåg.
Montering: hopfällbart sondstativ och sondfäste för mäthål 2–4 tum.
Impaktor som delar upp stoftprovet i fraktioner, till exempel PM10 och PM2,5.
Sköljkit för sonden, och IP65-lådor för filterhållare, spetsar och verktyg.

Manuella centralenheter

Vill du ha en enklare enhet med manuell reglering finns också centralenheterna CU-6 (1–6 m³/h, artikelnummer DU11-101) och CU-10 (1–10 m³/h, DU11-103). De används med samma sonder, spetsar och filterhållare.

Hellre att vi mäter – eller lära dig själv?

Tjänst
Ackrediterad stoftmätning

Vi mäter stoft enligt SS-EN 13284-1 med Swedac-ackreditering i hela Sverige.
Kurs · METLAB Academy
Stoftprovtagning och gasflödesmätning

Två dagar teori och fältövningar med våra mätingenjörer.

Vanliga frågor om ADS-1

Vilken filterhållare ska jag välja?

Det beror på gränsvärdet: 47 mm när gränsvärdet ligger under 10–50 mg/m³, 90 mm för 10–100 mg/m³ och dubbla 90 mm för 10–500 mg/m³. För extremt höga halter finns filterhållare för två 142 mm filter.

Kan jag mäta PM10 och PM2,5?

Ja. Med impaktortillbehöret delas stoftprovet upp i fraktioner, till exempel PM10 och PM2,5.

Kan jag provta dioxiner eller metaller med samma utrustning?

För dioxiner finns ADS-1-DX, som klarar både stoft- och dioxinprovtagning – se Dioxinprovtagning. För metaller i stoft finns sonder och filterkassetter i titan, och en utloppsadapter med upp till fyra Swagelok-anslutningar för parallell våtkemisk provtagning.

Hur tar jag fram rapporten?

Exportera mätdata med USB och öppna filen i vår Excel-mall, som ger en färdig rapport i några få steg.

Kan ni kalibrera utrustningen?

Spetsarna levereras kalibrerade. Pitotrör och gasur kalibrerar vi med Swedac-ackreditering, även andra tillverkares.
